Form og funktion af magnetisk separator

1.Form

Magnetisk separatorer en slags universelt separationsudstyr. Det kan opdeles i to former (I og II) strukturelt.

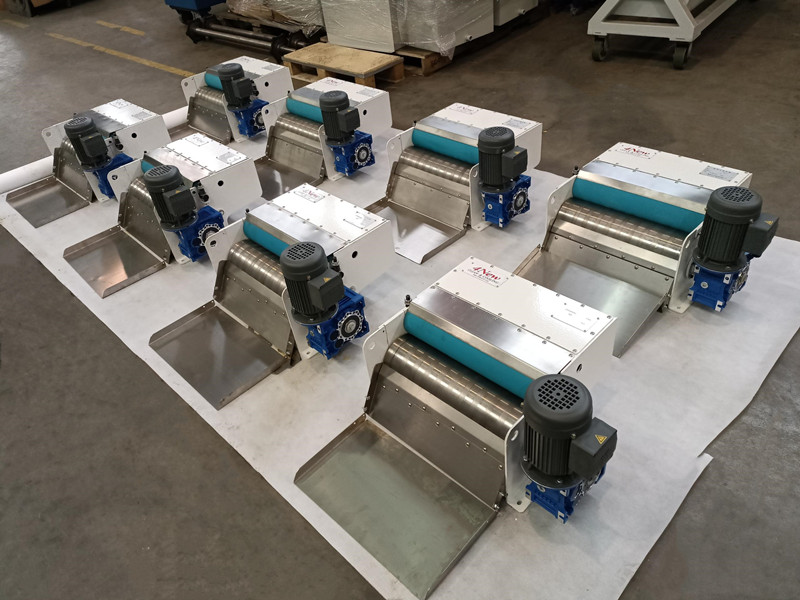

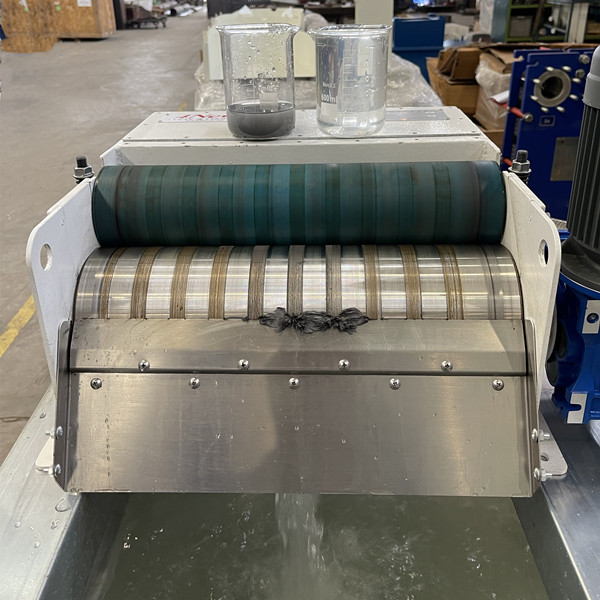

I (gummi rulle type) serie magnetiske separatorer er sammensat af følgende dele: reduktionsboks, magnetisk rulle og gummirulle. Reduktionsanordningen driver den magnetiske rulle til at rotere. Efter at kølevæsken, der indeholder pulverformige magnetiske urenheder, kommer ind i tanken, adsorberes urenhederne på den ydre væg af den magnetiske rulle. Efter at være blevet rullet af gummirullen, presses væsken, der bæres af urenhederne, ud. Til sidst adskiller affaldsskraberen urenhederne fra den magnetiske rulle. De magnetiske separatorer af gummirulletypen er meget udbredt i overfladesliber, intern og ekstern slibemaskine, centerløs slibemaskine og andre skærevæskeoprensninger, der indeholder pulverurenheder.

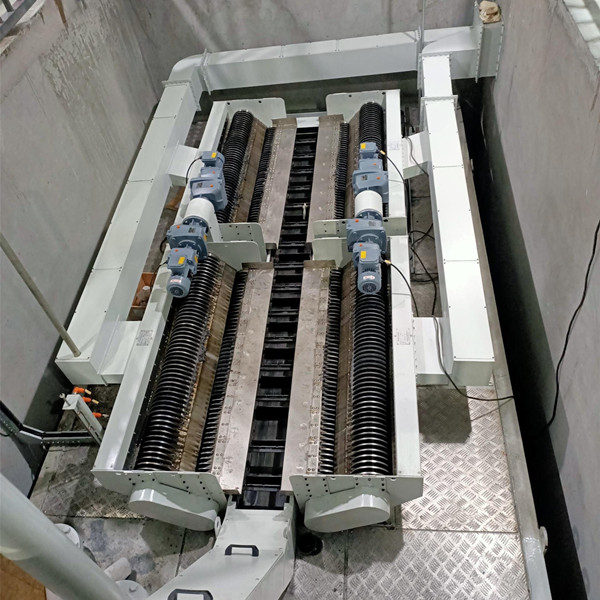

II (kam type) serie magnetiske separatorer er sammensat af følgende dele: reduktionsboks, magnetisk rulle og spånskraber. Som et forbedret produkt af den traditionelle magnetiske separator har den magnetiske separator af kamtypen mange fordele: hvis den magnetiske rulle med samme længde laves til en kamform, vil adsorptionsområdet blive kraftigt forøget; Stor magnetisk kraft, høj separationshastighed; Specielt velegnet tilcentraliseret adskillelse og fjernelse af stort flow kølevæske; Det kan adskille granulære chips. II (kamtype) serie magnetiske separatorer bruges i vid udstrækning i forskellige lejligheder til rensning af skærevæske, der indeholder partikler og urenheder, såsom almindelige slibemaskiner, pulverbelægningslinjer, rulleslibemaskiner, stålvalsende spildevandsrensning, lejeslibelinjer osv.

2. Funktion

Den magnetiske separator bruges til at rense kølevæsken (skæreolie eller emulsion) fra slibemaskiner og andre værktøjsmaskiner. Det bruges hovedsageligt til automatisk adskillelse af ferromagnetiske stoffer for at holde skærevæsken ren, forbedre bearbejdningsydelsen og værktøjets levetid og reducere miljøforurening. Separatortromlen bruger kraftig magnetisk kraft til at adskille ferromagnetiske spåner og slidaffald fraskærevæske (oliebase, vandbase)af værktøjsmaskinen for at realisere automatisk adskillelse. For at forbedre kvaliteten af ​​forarbejdede produkter, reducere omkostningerne og forbedre produktionseffektiviteten.
